浏览器渲染原理

https://developer.chrome.com/blog/inside-browser-part1?hl=zh-cn

浏览器多进程多线程架构

多进程架构（Multi-Process Architecture）

Chrome 启动时会创建多个系统级别的进程（Processes），彼此相互隔离，主要包括：

浏览器进程（Browser Process）
- 只有一个，负责整个浏览器的主控。
- 管理：地址栏、书签栏、标签页管理、网络请求调度、资源管理、用户界面、进程调度。
- 拥有主线程（UI线程）和IO线程等。
渲染进程（Renderer Process）
- 每个标签页（Tab）/iframe/网站可用独立进程（通常为每个站点一个）。
- 执行 HTML、CSS、JavaScript 解析、布局、绘制。
- 沙箱隔离，增强安全性。
- 从A页面里面打开一个新的页面B页面，而A页面和B页面又属于同一站点的话，A和B就共用一个渲染进程。
GPU进程（GPU Process）
- 处理页面和UI中的图形加速任务，如 WebGL、Canvas、视频播放等。
网络进程（Network Process）
- 负责网络请求、缓存、Cookie、下载。
- 早期属于浏览器进程，后独立出来以增强稳定性。
插件进程（Plugin Process）（已废弃或极少）
- 用于运行 Flash 等插件。

功能	进程名称	作用
主控	浏览器进程	管理窗口、标签页、网络请求调度
网络	网络进程	发起 HTTP 请求、处理响应
渲染	渲染进程	解析 HTML/CSS/JS，绘制页面
脚本执行	渲染进程中的主线程（JS 引擎）	执行 JS 脚本、处理事件
合成	GPU 进程	加速图层合成与绘制
插件	插件进程	已逐渐淘汰

2. 每个进程内的多线程（Multi-Threading）

尤其是 渲染进程 内部，拥有多个线程：

主线程（UI Thread / Main Thread）
- 负责执行 JavaScript、解析 HTML/CSS、构建 DOM 和 CSSOM。
- 处理用户事件（点击、输入等）。
- 协调布局（Layout）和绘制（Paint）流程。
- 是最核心、最繁忙的线程。
合成线程（Compositor Thread）
- 负责将主线程生成的图层合成到屏幕上。
- 支持异步滚动、动画，尤其对页面流畅性和 GPU 加速有重要作用。
- 与 GPU 进程协同工作，提高性能。
光栅线程（Raster Thread / Rasterizer）
- 负责把绘图指令转化为位图（bitmap），即「栅格化」。
- 通常在 GPU 进程中执行，但也可能在 CPU 中由多个线程执行（如软件栅格化）。
工作线程（Worker Threads）
- Web Worker：用于执行与 UI 无关的 JavaScript 脚本。，避免阻塞主线程。
- Service Workers：拦截网络请求、缓存资源、支持离线功能。
- Worklet Threads：CSS Paint API、AudioWorklet 等使用。
预解析线程Script Streaming Thread
- 识别 <link>, <script>, <img> 等资源。
- 提前发起请求，提高网络并发利用率。
- 但不能执行代码或构建 DOM，那是主线程的事。
- 并发加载 + 主线程继续构建
定时器与调度线程
- 用于处理 setTimeout、setInterval、requestIdleCallback 等定时任务。
- 与任务调度器（Task Scheduler）共同工作，管理优先级和任务队列。

浏览器地址栏输入URL到页面渲染

用户输入 URL
 ↓
浏览器进程发起导航
 ↓
网络进程发起请求 → 返回响应
 ↓
渲染进程（主线程）解析 HTML/JS/CSS
 ↓
生成 DOM/CSSOM → Render Tree → Layout → Paint
 ↓
绘图指令 → 栅格线程 → 位图
 ↓
合成线程 + GPU → 显示页面

步骤 1：用户输入 URL，按下回车

浏览器进程
- 判断是否需要导航、是否命中缓存。
- 交给网络进程发起 HTTP/HTTPS 请求。

步骤 2：网络请求发送与响应接收

网络进程
- 建立 TCP/QUIC 连接，发送请求。
- [](https://www.chromium.org/Home/chromium-security/corb-for-developers)****

步骤1 2 https://www.yuque.com/yuqueyonghuyabgor/stiomf/pbguapn16vnzg2sq

步骤 3：创建或重用渲染进程

谷歌官方介绍：

https://developer.chrome.com/blog/inside-browser-part3?hl=zh-cn

浏览器进程
- 检查当前标签页是否已有对应的渲染进程。
- 若无，创建新的渲染进程，并分配权限（Site Isolation）。

步骤 4：文档解析（HTML）

渲染进程：主线程
- 逐行解析 HTML。
- 构建 DOM 树（Document Object Model）。
- 遇到 <script> 阻塞，执行 JS。
- 下载并解析 CSS，构建 CSSOM（CSS Object Model）。

注意点

https://www.yuque.com/yuqueyonghuyabgor/aa116g/ogafbv3u9s41a7po?singleDoc# 《终极-浏览器加载资源顺序指南》

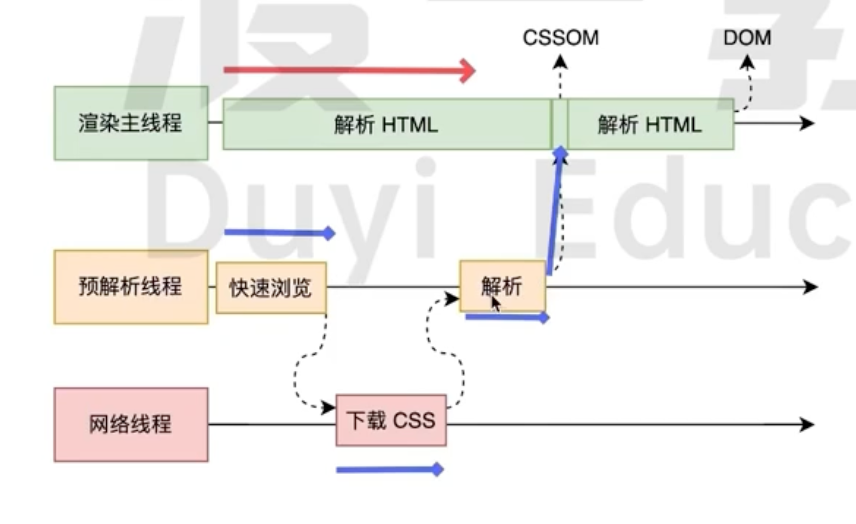

HTML解析过程中遇到css代码

HTML文档的解析，在解析前，预解析线程工作，率先发起请求下载HTML中外部的css、js文件。

开始逐行解析，遇到link标签，若此时该标签的css资源还没下载解析完成，主线程不会等待，会继续文档的解析，构建dom树，而css会在预解析线程中同步下载解析，完事后给到主线程，主线程生成cssom树

css的加载不会直接阻塞html的解析，但是会阻塞js的执行，阻塞js的执行进而会阻塞html解析（css在script之前）
js中可能会调用getComputedStyle()、读取 DOM 样式信息等，如果 CSS 没加载完成就执行，会导致样式不准确或闪烁。

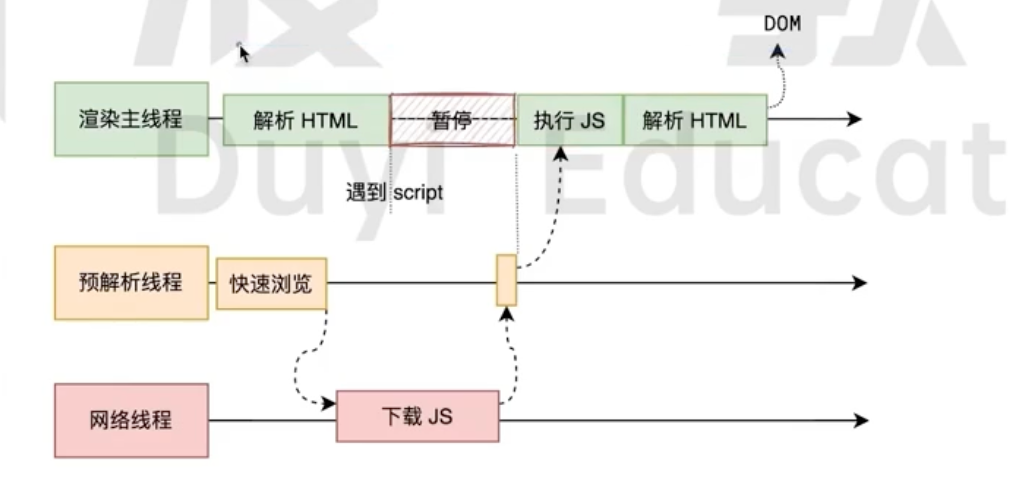

HTML解析过程中遇到js代码

同步js代码

继续解析，如果遇到了script标签，会停止解析，等js文件下载完成后，开始执行js文件，js执行完成之后，继续HTML解析

js的下载我理解也是预解析线程中进行的，之所以会阻塞HTML解析，我理解根本原因是因为主线程要等js执行完成，因为
js的执行可能会操作DOM
防止出现边构建边改动的情况，所以HTML主解析器必须停止，等js执行完，再继续构建DOM

async defer 参见文档

https://www.yuque.com/yuqueyonghuyabgor/aa116g/ogafbv3u9s41a7po?singleDoc# 《终极-浏览器加载资源顺序指南》

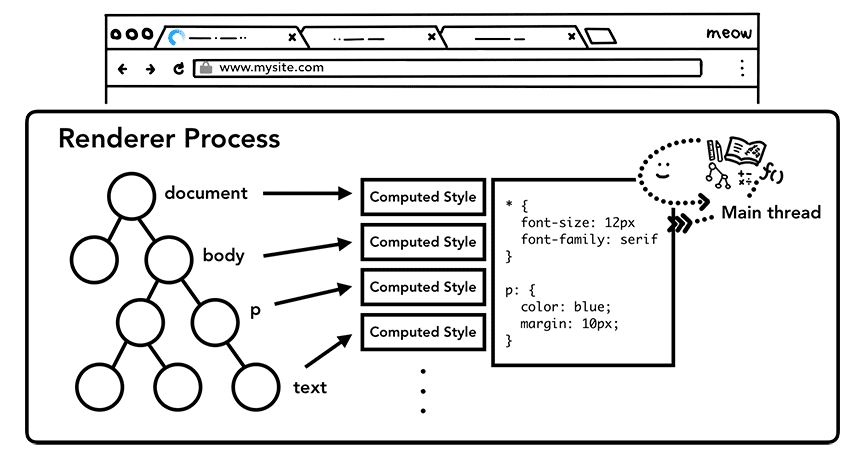

步骤 5：样式计算

主线程
- 合并 DOM 和 CSSOM，进行样式计算

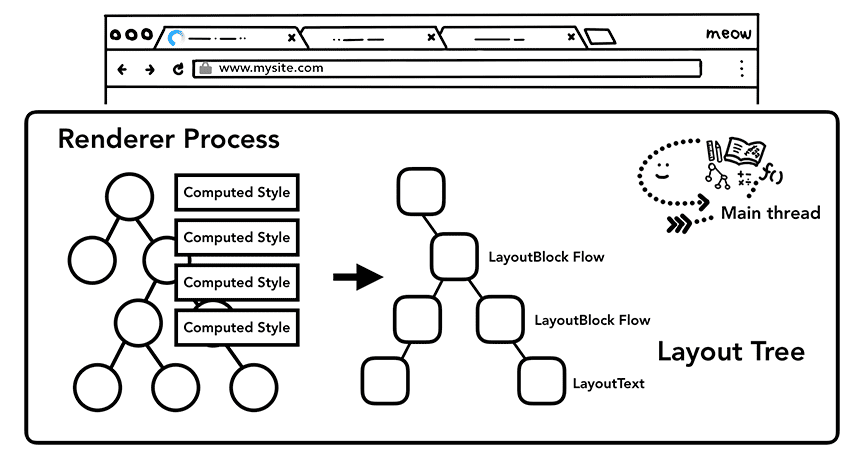

步骤 6：布局（Layout / Reflow）布局树

主线程
- ``````

步骤 7：分层与层树（Layer Tree）

主线程
- 检查哪些元素需要独立图层（如 transform、opacity）。
- 分层好处：将来某个层发生改变，仅对该层进行处理，提升效率
- 滚动条、堆叠上下文、transform\opacity等样式都会过多过少的影响分层结果，也可以通过will-change属性更大程度影响分层结果

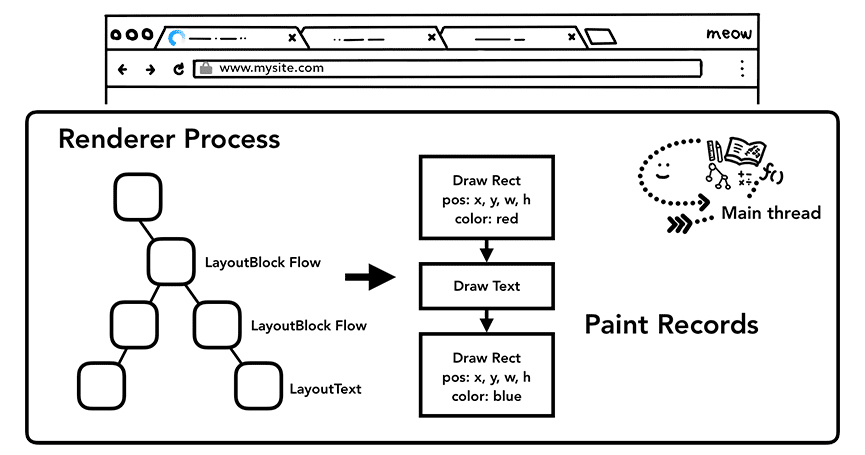

步骤 8：绘制（Paint）

主线程
- 将图层中的元素绘制为，用来描述该层应该怎么画出来。
- 完成绘制后，主线程将每个图层的绘制信息提交到合成线程、剩余工作由合成线程完成

步骤 9：合成：（Raster）+ 合成

光栅线程 / GPU 进程
- 将绘图命令转为位图（raster），准备上传到 GPU。
- 光栅化结果生成一块块的位图
合成线程 + GPU 进程
- 合成线程（Compositor Thread）计算最终合成顺序。
- ********
- 会标识出每个位图应该画到屏幕的那个位置，以及会考虑到旋转、缩放等变形
- 变形发生在合成线程、与渲染主线程无关、所以transform效率高
- 合成线程会把合成器****提交给GPU进程，由GPU进程产生系统调用，提交给GPU硬件，完成屏幕成像

渲染流程描述（白话版）

官网：

https://developer.chrome.com/blog/inside-browser-part3?hl=zh-cn#style_calculation

网络进程拉取html资源后，会产生一个渲染任务，并将其传递给渲染进程 -》主线程的消息队列，在事件循环机制的作用下，渲染主线程从消息队列中取出任务，开启渲染流程；

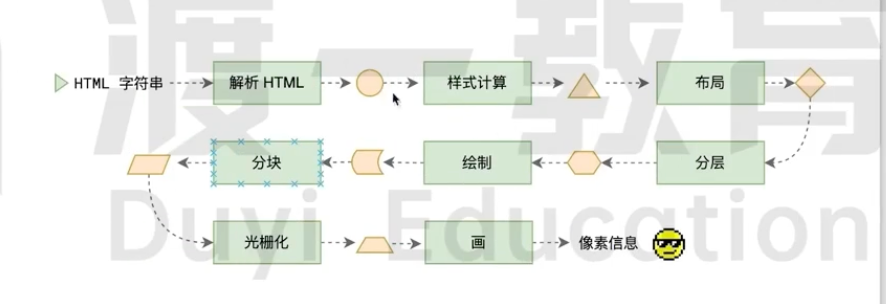

渲染流程的主要步骤，html解析、样式计算、布局、分层、绘制、分块、光栅化、画。通过这个流水线完成页面的渲染。

第一步html解析：

渲染主线程进行html的解析，生成dom树（dom对象）

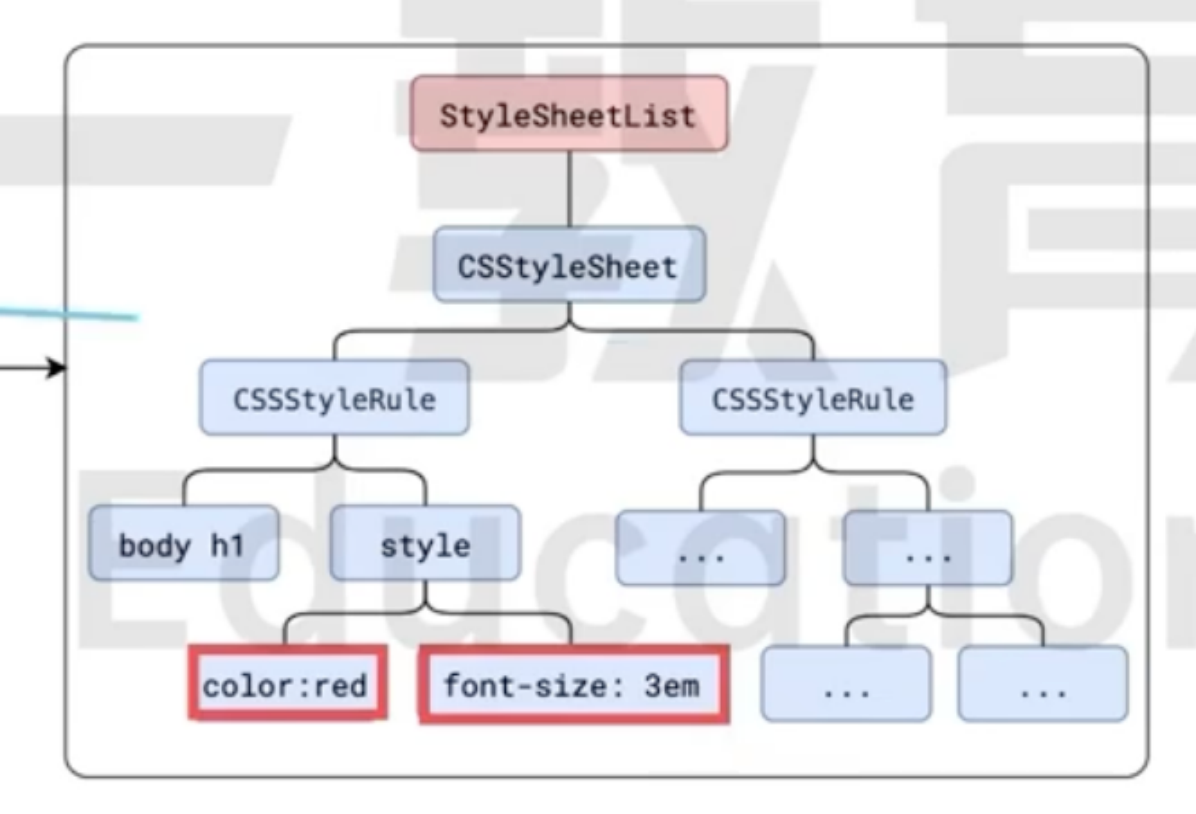

主线程完成cssom树的构建

主线程完成js代码的加载&执行（各种情况）

第二步样式计算：

主线程会遍历得到的DOM树，依次为树中的节点计算他的最终样式，computed style，在这个过程中，很多预设值会变成绝对值，相对单位会变成绝对单位，完成后会得到一个携带样式的DOM树

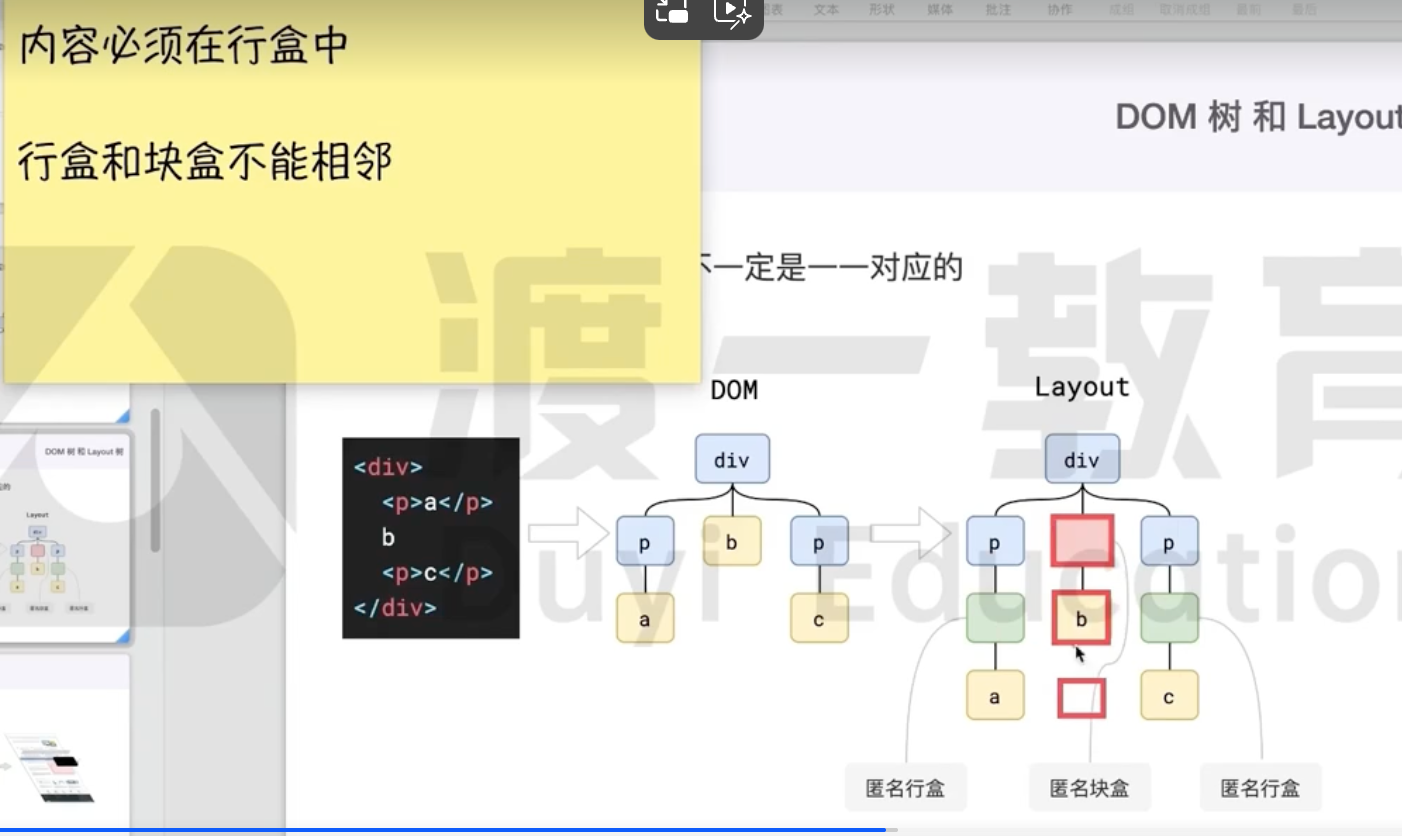

第三步：布局

``````

第四步：分层

。

分层好处：将来某个层发生改变，仅对该层进行处理，提升效率

滚动条、堆叠上下文、transform\opacity等样式都会过多过少的影响分层结果，也可以通过will-change属性更大程度影响分层结果

第五步：绘制

主线程，完成绘制后，主线程将每个图层的绘制信息（）提交到合成线程

第六步：分块

第七步：光栅化

最后：画

合成线程收集图块信息，创建合成器帧，合成器帧发送到GPU进程，给GPU硬件，完成成像

回流重绘

（1）回流
回流的本质就是重新计算 layout 树。
当进行了会影响布局树的操作后，需要重新计算布局树，会引发 layout。
为了避免连续的多次操作导致布局树反复计算，浏览器会合并这些操作，当 JS 代码全部完成后再进行统一计算。所以，改动属性造成的回流是异步完成的。

也同样因为如此，当 JS 获取布局属性时，就可能造成无法获取到最新的布局信息。
浏览器在反复权衡下，最终决定获取属性（比如 dom.clientWidth）立即回流。

（2）重绘
重绘的本质就是重新根据分层信息计算了绘制指令。
当改动了可见样式后，就需要重新计算，会引发重绘。
由于元素的布局信息也属于可见样式，所以回流一定会引起重绘。

（3）最后总结

回流（也叫重排）：当 DOM结构发生变化或者元素样式发生改变时，浏览器需要重新计算样式和渲染树，这个过程比较消耗性能。
重绘：指元素的外观样式发生变化（比如改变背景色，边框颜色，文字颜色color等），但是布局没有变，此时浏览器只需要应用新样式绘制元素就可以了，比回流消耗的性能小一些。

回流必定会发生重绘，重绘却可以单独出现 。回流的成本开销要高于重绘，而且一个节点的回流往往回导致子节点以及同级节点的回流，所以优化方案中一般都包括，尽量避免回流。

总之，对元素执行回流操作之后，还有可能引起重绘或者合成操作，形象地理解就是“牵一发而动全身”。

引起回流

使用 CSS 动画代替 JavaScript 动画：CSS 动画利用 GPU 加速，在性能方面通常比 JavaScript 动画更高效。使用 CSS 的transform 和 opacity 属性来创建动画，而不是改变元素的布局属性，如宽度、高度等。
使用 translated3d 开启硬件加速：将元素的位移属性设置为 translated3d( 0,0,0 )，可以强制使用 GPU 加速。有助于避免回流，并提高动画流畅度。
避免频繁操作影响布局的样式属性：当需要对元素进行多次样式修改时，可以考虑将这些修改合并为一次操作。通过添加/移除 css类来一次性改变多个样式属性，而不是逐个修改。
使用 requestAnimationFrame：通过使用 requestAnimationFrame 方法调度动画帧，可以确保动画在浏览器的重绘周期内执行，从而避免不必要的回流。这种方式可确保动画在最佳时间点进行渲染。
使用文档片段（Document Fragment） ：当需要在 DOM 中插入大量新元素时，可以先将这些元素添加到文档片段中，然后再将整个文档片段一次性插入到 DOM 中。这样可以减少回流和重绘的次数。（vue 虚拟dom的做法）
使元素脱离文档流：position: absolute/position: fixed/float:left（只是减少回流，不是避免回流）
使用 visibility:hidden 代替 display: none ：visibility:hidden不会触发回流，因为元素仍然占据空间，只是不可见。而 display: none 会将元素从渲染树中移除，引起回流。
多样式调整的话，进行类的整合，隐藏后再处理
